SI-410システム（インクリメンタル）
インクリメンタル方式の読取ヘッドと磁気スケールで構成するリニアエンコーダーシステムです。高分解能の読取ヘッド『SIH-410』を採用し、磁気スケール『SIS-310S』に対する変位量を2相アナログ信号にて出力します。ディテクター（オプション）を併用することでパルス出力が得られます。パルス出力は、AB相信号のため、カウンターや制御機器などに取り込むことで移動量測定も可能です。
基本ユニットのご紹介
-
-
マコメ研究所製リニアエンコーダーでトップクラスの分解能を誇る読取ヘッド。『SIH-410（出力コード先端バラ線仕様）』と『SIH-410P（出力コード先端コネクタ仕様）』の2タイプを用意。磁気スケール『SIS-310S』の磁気を検出し、変位量をアナログ信号に変換します。
読取ヘッド『SIH-410』
-
-
『SIS-310S』はステンレス製の基台上にN極2㎜・S極2㎜の等間隔で交互に着磁したゴム磁石を接着しています。最長40mのスケール長で製作可能です。
スケールの表面（ゴム磁石）を保護するステンレス製の保護カバーがセットで付属されます。
磁気スケール『SIS-310S』
オプション
ディテクター『SID-430』『SID-830』『SID-1030A』
-
-
スケールヘッドからのアナログ信号を内挿し、AB相信号を出力します。『SID-430』『SID-830』『SID-1030A』の3製品を用意。SID-430とSID-830は「リアルタイム出力」、SID-1030Aは「サンプリング出力※」対応品です。SID-1030Aは、ラインドライバー出力のバリエーションがあります。
分解能は、0.4mm（SID-430使用時）、0.2mm（SID-830使用時）、0.04mm（SID-1030A使用時）となります。さらに制御機器側で4逓倍処理をすると、0.1mm（SID-430使用時）、0.05mm（SID-830使用時）、0.01mm（SID-1030A使用時）となります。※ 実際のスケールヘッドの位置とパルス信号の出力位置との間の時間的ズレ
スケールヘッドシュー『SHT-700』
SIH-410、またはSIH-410Pに装着して使うテフロン製ヘッドシュー。スケールヘッド検出面とスケール保護カバー（SUS製）の適正な動作距離を保ちます。使用可能な目安の摺動距離は、ドライな状態で約40㎞。
スケールヘッドシュー『SHO-700』
SIH-410、またはSIH-410Pに装着するルーロン製スケールヘッドシュー。スケールヘッド検出面とスケール保護カバー（SUS製）間に適正な動作距離を保ちます。使用可能な目安の摺動距離は、ドライな状態で約60,000㎞。
ヘッドホルダー『HD-410』
SHT-700、またはSHO-700を取り付けたSIH-410、またはSIH-410Pと磁気スケールの検出距離を最適に保つためのホルダー。板バネの弾性を利用してスケールの保護カバー面に押さえながら摺動します。
ヘッドホルダー『HH-410』
SHO-700を取り付けたSIH-410,SIH-410Pと磁気スケールの動作距離を最適に保つためのホルダー。
ヘッドシューをスケールの保護カバー面に押さえながら摺動します。
スケールカウンター『SIC-400C』
SIH-410Pと接続することで、分解能0.1㎜での読み取り信号表示を実現します。
※ヘッド用延長ケーブル（EXシリーズ）は各種用意がございます。お問い合わせください。
代表的な応用事例
- 切断加工機の刃の位置決め
- XYステージの移動量検出
- 油圧シリンダーの移動量検出
各ユニットの仕様表
インクリメンタル リニアエンコーダー 読取ヘッド『SIH-410』
| 項目 | 内容 | ||
|---|---|---|---|
| 製品名 | スケールヘッド | ||
| 形式 | インクリメンタルタイプ | ||
| 型番 | SIH-410 | ||
| 適応スケール | SIS-310S、その他（別途ご用命下さい） | ||
| 検出距離 | 0.3±0.25mm | ||
| トラックずれ | ±3mm | ||
| 分解能 | SID-430シリーズ | 0.4mm（4逓倍時0.1mm） | |
| SID-830シリーズ | 0.2mm（4逓倍時0.05mm） | ||
| SID-1030Aシリーズ | 0.04mm（4逓倍時0.01mm） | ||
| 精度 | ±（0.1+0.025L）mm、L=測定長（単位：m） | ||
| 応差 | 0.01mm | ||
| 応答速度 | 最大10m/s（600m/min） | ||
| 電源電圧 | DC+12V±5%（ディテクターより供給） | ||
| 消費電流 | 80mA以下 | ||
| 保護回路 | 電源逆接続保護 | ||
| 保護構造 | IP50（IEC規格） | ||
| 絶縁抵抗 | 100MΩ以上（DC500Vメガーにて、充電部一括とケース間） | ||
| 使用環境 | 温度範囲 | -10～+60℃（ただし氷結しないこと） | |
| 湿度範囲 | 35～95%RH（ただし結露しないこと） | ||
| 保存環境 | 温度範囲 | -30～+70℃（ただし氷結しないこと） | |
| 湿度範囲 | 35～95%RH（ただし結露しないこと） | ||
| 材質 | ケース | アルミ（黒色アルマイト） | |
| コード | PVC、長さ5m、外径6.8mm、0.15mm2 | ||
| 外形寸法 | 高さ60mm×幅35mm×奥行き15mm（突起部含まず） | ||
| 質量 | 約350g（コード含む） | ||
インクリメンタル リニアエンコーダー 磁気スケール『SIS-310S』
| 項目 | 内容 | ||
|---|---|---|---|
| 製品名 | スケール | ||
| 形式 | インクリメンタルタイプ | ||
| 型番 | SIS-310S | ||
| 適応製品 | SIH-410 | ||
| 全長 | 200mm～40m（発注単位10mm） | ||
| 有効測定長 | 全長-100mm | ||
| 精度 | ±（0.1+0.025L）mm、L=測定長（単位：m） | ||
| 線膨張係数 | 11±1×10-6/℃ | ||
| 使用環境 | 温度範囲 | -20～+70℃（ただし氷結しないこと） | |
| 湿度範囲 | 35～90%RH（ただし結露しないこと） | ||
| 保存環境 | 温度範囲 | -30～+80℃（ただし氷結しないこと） | |
| 湿度範囲 | 25～95%RH（ただし結露しないこと） | ||
| 材質 | スケール | プラスチックマグネット（ゴム磁石） | |
| 基台 | SUS631相当 | ||
| 保護カバー | SUS304相当 | ||
| 外形寸法 | スケール | 幅10mm×厚さ0.5mm | |
| 基台 | 幅15mm×厚さ0.2mm | ||
| 保護カバー | 幅15mm×厚さ0.2mm | ||
| 質量 | スケール | 約40g/m | |
| 保護カバー | 約25g/m | ||
| RoHS | 対応（通称RoHS2規制10物質） | ||
リアルタイムディテクター『SID-430』『SID-830』『SID-1030A』
画像をクリックすると、表を拡大したPDFが開きます。
スケールカウンター『SIC-400C』
| 項目 | 内容 | |
|---|---|---|
| 製品名 | カウンター | |
| 形式 | インクリメンタルタイプ | |
| 型番 | SIC-400C | |
| 適応製品 | SIH-410P | |
| 表示桁数 | 5桁、-表示 | |
| 表示範囲 | ±9999.9 | |
| 読み取り値 | 最小0.1mm | |
| 量子化誤差 | ±1カウント | |
| 応答速度 | 最大3m/s（180m/min） | |
| 電源電圧 | AC100～240V、50～60Hz（付属ACアダプターを使用のこと） | |
| 消費電流 | 450mA以下 | |
| 外部入力 | 入力形式 | CMOS入力（5Vプルアップ） |
| 切り換え | リセット/プリセット（スイッチで設定） | |
| リセット | 操作 | パネル面リセットボタン押し下げ |
| 外部入力への信号入力（外部入力切り換えの設定による） | ||
| プリセット | 設定値 | 0～99999 |
| 操作 | パネル面プリセットボタン押し下げ | |
| 外部入力への信号入力（外部入力切り換えの設定による） | ||
| ディレクション切り換え | 移動方向に対するカウンター表示の増加減の切り換え（スイッチで設定） | |
| 使用温度範囲 | 0～+40℃（ただし結露、氷結しないこと） | |
| 保存温度範囲 | -10～+60℃（ただし結露、氷結しないこと） | |
| 材質 | SPCC | |
| 外形寸法 | 幅206mm×奥行161mm（突起部含まず） | |
| 質量 | 約1,100g（付属品除く） | |
| 付属品 | 固定用ブラケット×2、固定用ネジ（M4×8）×4、丸型メタルプラグ×1 | |
| プラグ用ケーブルブッシュ×1、ACアダプター（コード長1,600mm）×1 | ||
各ユニットの外形図

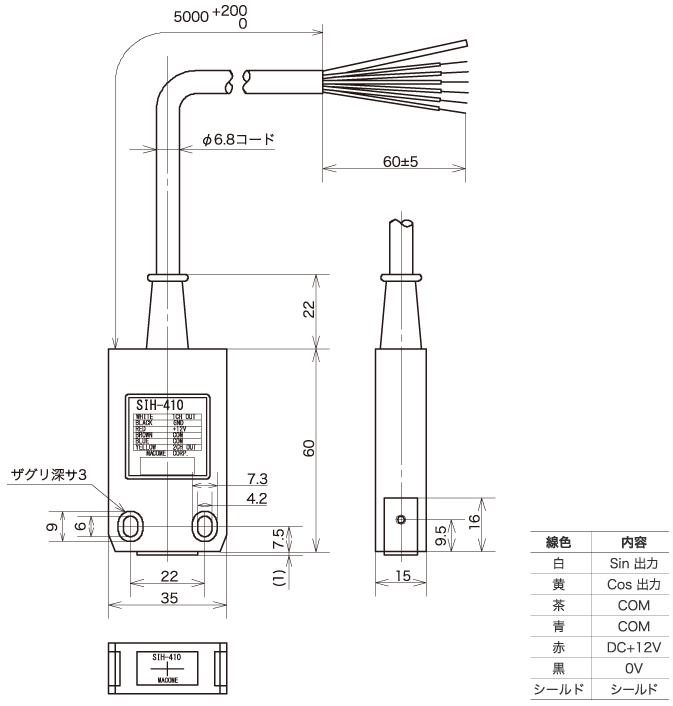

インクリメンタル リニアエンコーダー 読取ヘッド『SIH-410』

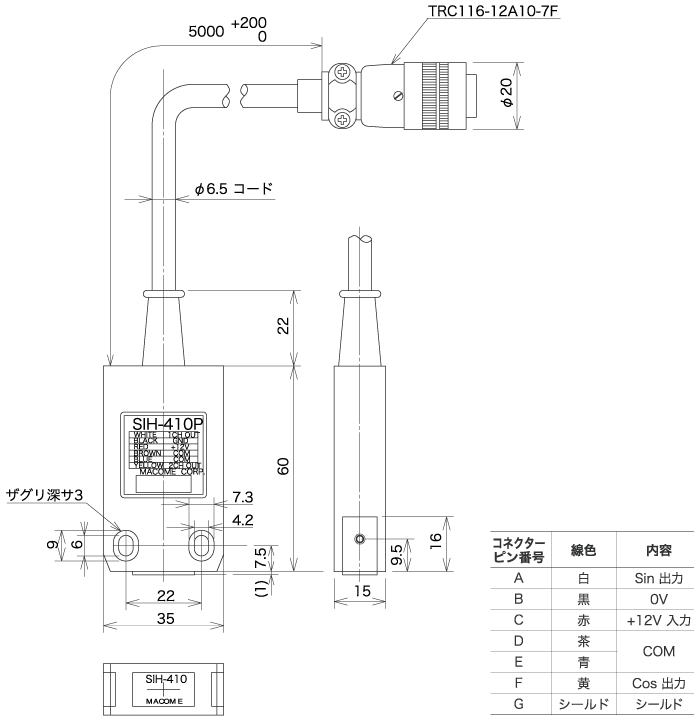

インクリメンタル リニアエンコーダー 読取ヘッド『SIH-410P』

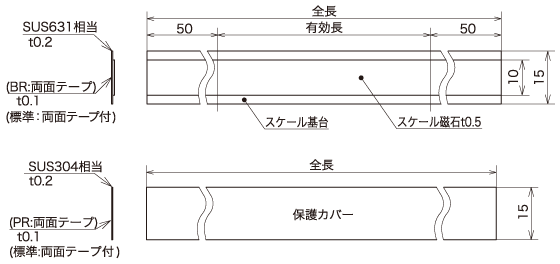

インクリメンタル リニアエンコーダー 磁気スケール『SIS-310S』

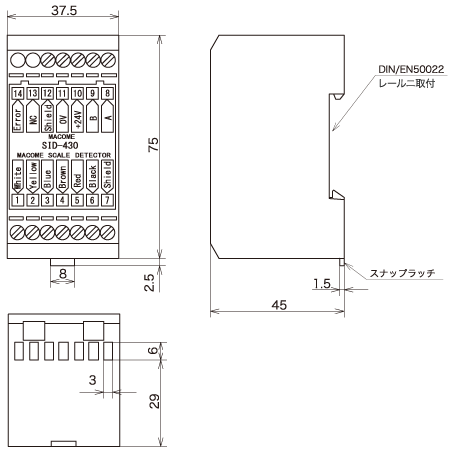

リアルタイムディテクター『SID-430』※SID-830／SID-1030も同サイズ

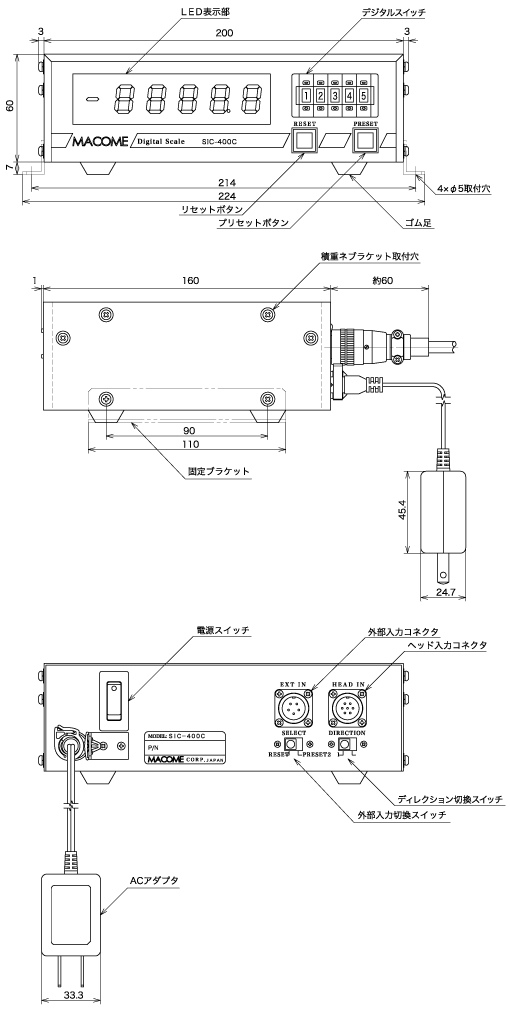

インクリメンタル リニアエンコーダー スケールカウンター『SIC-400C』
