ポジショニングセンサー 4chスイッチング出力タイプ
PS-4482-N/PS-4482-S
4chスイッチングタイプのポジショニングセンサーです。単に磁束を検出しオン、オフ動作をするだけでなく、磁束の向きを検出し、ターゲット用磁石の位置情報、通過情報として「RIGHT」「LEFT」「CENTER」「GATE」の各信号を出力します。「RIGHT」「LEFT」「GATE」信号はリアルタイムで出力しますが、「CENTER」信号は100msのワンショット信号で出力します。
主な特長
- ポジショニングセンサー 4chスイッチング出力タイプ
- 検出磁極N極タイプが『PS-4482-N』、検出磁極S極が『PS-4482-S』
オプション
発磁体（別売）
『PS-4482-N』『PS-4482-S』用発磁体（別売）です。取り付け条件または検出用途によって各種製品をお選びください。
MG-102A
ステンレス製金属カバーと止め穴が付いた発磁体。
検出距離10～30㎜、検出面磁極N極
MG-102A（S）
ステンレス製金属カバーと止め穴が付いた発磁体。
検出距離10～30㎜、検出面磁極S極
代表的な応用事例
- テーブルの位置合わせや正・逆転のある回転物の回転数検出
- 無人搬送車（AGV）の停止や通過検知、通過方向検知
- その他非検出物(磁石)の位置合わせや移動方向の検出
PS-4482-N / PS-4482-S / MG-102A 仕様表
ポジショニングセンサー 4chスイッチング出力タイプ『PS-4482-N』『PS-4482-S』
| 項目 | 内容 | |||
|---|---|---|---|---|
| 製品名 | ポジショニングセンサー | |||
| 型番 | PS-4482-N | PS-4482-S | ||
| 検出体 | 発磁体（MG-102A）、その他（別途ご用命ください） | 発磁体（MG-102AS）、その他（別途ご用命ください） | ||
| 検出磁極 | N極 | S極 | ||
| 検出感度 | N極0.5±0.05mT | S極0.5±0.05mT | ||
| 応差 | 0.05mT以下 | |||
| 逆磁界検出感度 | S極8mT以上 | N極8mT以上 | ||
| 動作距離 | 10～30mm（MG-102A使用時） | 10～30mm（MG-102AS使用時） | ||
| 出力 | GATE信号 | 動作範囲 | 中心から約±25mm（MG-102A使用時） | 中心から約±25mm（MG-102AS使用時） |
| RIGHT信号 | 動作範囲 | 発磁体の右側領域 | ||
| LEFT信号 | 動作範囲 | 発磁体の左側領域 | ||
| CENTER信号 | 動作範囲 | 発磁体中心を通過した瞬間 | ||
| 出力形態 | ワンショット出力 | |||
| 出力時間 | 100ms±1% | |||
| 出力形式 | NPNトランジスター オープンコレクター ノーマルオープン |
|||
| 開閉容量 | 耐電圧：最大DC30V シンク電流：最大50mA |
|||
| 残留電圧 | 1.2V以下（シンク電流50mAにて） | |||
| 応答時間 | 0.55ms以下 | |||
| 表示灯 | 赤色LED×4（検出時点灯） | |||
| 電源電圧 | DC+10～30V（リップル2%以下） | |||
| 消費電流 | 40mA以下 | |||
| 保護回路 | 電源逆接続保護、出力サージ抑止 | |||
| 保護構造 | IP54（IEC規格） | |||
| 使用環境 | 温度範囲 | -10～+60℃ | ||
| 湿度範囲 | 35～95%RH（ただし結露しないこと） | |||
| 保存環境 | 温度範囲 | -20～+80℃ | ||
| 湿度範囲 | 35～95%RH（ただし結露しないこと） | |||
| 材質 | ケース | PBT（黒） | ||
| コード | PVC、長さ2,000mm、直径6mm、0.3mm2 | |||
| 外形寸法 | 高さ55mm×幅35×奥行き22.5mm（突起部含まず） | |||
| 質量 | 約180g（コード含む） | |||
発磁体『MG-102A(N)』『MG-102A(S)』
| 項目 | 内容 | |
|---|---|---|
| 製品名 商品名 | 発磁体 | |
| 型番 | MG-102A | MG-102A(S) |
| 適応製品 | SW-250A、SW-252A、SW-270A、SW-272A、他 | |
| 構造 | 表面 SUS304カバー 磁石 フェライト磁石 | |
| 磁極 | N極（刻印面） | S極（刻印面） |
| 外形寸法 | 幅54mm、奥行き16mm、高さ9mm | |
| 取り付け寸法 | 4.3mm×10mm長穴 2つ 40mmピッチ | |
| 質量 | 約18g | |

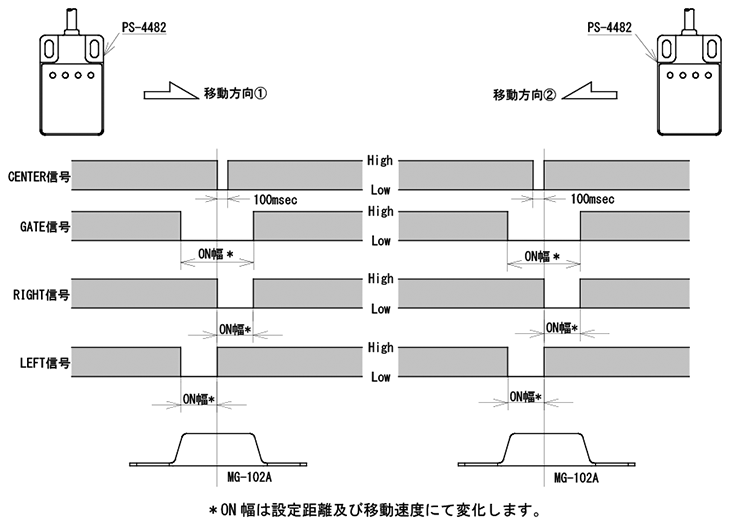

PS-4482 タイムチャート図
PS-4482-N / PS-4482-S 外形図
磁気近接スイッチ 4chスイッチングタイプ ポジショニングセンサー『PS-4482-N』『PS-4482-S』
発磁体『MG-102A(N)』『MG-102A(S)』
