傾斜計 / 傾斜角検出器
マコメ製高精度磁気センサーを搭載
耐衝撃&耐振動に優れた傾斜角検出器
サーボ式傾斜角検出器
CA-910-V / CA-910-H
自社開発の磁気センサーを搭載したサーボ方式重力加速度タイプの傾斜角検出器です。建設機械向けに設計されたもので、耐振動性や衝撃性に優れており、悪環境下での傾斜角変位量を高精度に検出できます。
受注生産品につきケーブル長を指定可能。X軸とY軸は内部で独立しているため、それぞれ異なった角度指定もできます。またコネクター付きのモデルも用意しています。
主な特長
- 取り付け方向が縦型の『CA-910-V』と、横型の『CA-910-H』の2タイプを用意
- 傾斜角の検出範囲は、±5°、±10°、±20°、±30°、±45°から任意指定
- 電圧出力と電流出力があり、指定角度に対して0-5Vまたは4-20mAが選択可能
- 中点は電圧出力が2.5V、電流出力が12mA
代表的な応用事例
- 重機器や、建設機械などの垂直偏差角の測定
CA-910-V / CA-910-H 仕様表
サーボ式傾斜角検出器『CA-910-V』
| 項目 | 内容 | ||
|---|---|---|---|
| 製品名 | サーボ式傾斜角検出器 | ||
| 型番 | CA-910-VK□□VM | CA-910-VK□□AM | |
| 取り付け方向 | 縦型 | ||
| 検出軸 | 2軸（X軸[前後]、Y軸[左右]）、1軸（X軸[前後]/Y軸[左右]） | ||
| 検出範囲（角度） | ±5、±10、±20、±30、±45°（X軸、Y軸共、発注時指定） | ||
| 出力 | 出力素子 | オペアンプ | |
| 出力形式 | 電圧出力 | 電流出力 | |
| 出力範囲 | 0～5V | 4～20mA | |
| 中心電圧/電流 | 2.5V | 12mA | |
| 分解能 | 10秒（0.00278°） | ||
| 直線性 | ±2%FS以内（±30°以下の範囲は±1%FS以下） | ||
| 応差 | 8秒/°（0.002224°/°） | ||
| 許容負荷抵抗 | 5kΩ以上 | 300Ω以下 | |
| 応答時間 | 約1s | ||
| 電源電圧 | DC+24V±10%（リップル2%以下） | ||
| 消費電流 | 150mA以下 | ||
| 保護構造 | IP65（IEC規格） | ||
| 絶縁抵抗 | 100MΩ以上（DC500Vメガーにて、ケース-信号線間） | ||
| 耐衝撃性 | 981m/s2 | ||
| 耐振動性 | 98.1m/s2（X、Y、Z方向、各2時間） | ||
| 使用環境 | 温度範囲 | -10～+60℃ | |
| 湿度範囲 | 35～85%RH | ||
| 保存環境 | 温度範囲 | -20～+70℃ | |
| 湿度範囲 | 30～90%RH | ||
| 材質 | ケース | アルミ | |
| コード | ETFE、外径8mm、0.2mm2 | ||
| 外形寸法 | 高さ205mm×幅80mm×奥行き66mm（突起部除く） | ||
| 質量 | 約1,600g（コード除く） | ||
サーボ式傾斜角検出器『CA-910-H』
| 項目 | 内容 | ||
|---|---|---|---|
| 製品名 | サーボ式傾斜角検出器 | ||
| 型番 | CA-910-HK□□VM | CA-910-HK□□AM | |
| 取り付け方向 | 横型 | ||
| 検出軸 | 2軸（X軸[前後]、Y軸[左右]）、1軸（X軸[前後]/Y軸[左右]） | ||
| 検出範囲（角度） | ±5、±10、±20、±30、±45°（X軸、Y軸共、発注時指定） | ||
| 出力 | 出力素子 | オペアンプ | |
| 出力形式 | 電圧出力 | 電流出力 | |
| 出力範囲 | 0～5V | 4～20mA | |
| 中心電圧/電流 | 2.5V | 12mA | |
| 分解能 | 10秒（0.00278°） | ||
| 直線性 | ±2%FS以内（±30°以下の範囲は±1%FS以下） | ||
| 応差 | 8秒/°（0.002224°/°） | ||
| 許容負荷抵抗 | 5kΩ以上 | 300Ω以下 | |
| 応答時間 | 約1s | ||
| 電源電圧 | DC+24V±10%（リップル2%以下） | ||
| 消費電流 | 150mA以下 | ||
| 保護構造 | IP65（IEC規格） | ||
| 絶縁抵抗 | 100MΩ以上（DC500Vメガーにて、ケース-信号線間） | ||
| 耐衝撃性 | 981m/s2 | ||
| 耐振動性 | 98.1m/s2（X、Y、Z方向、各2時間） | ||
| 使用環境 | 温度範囲 | -10～+60℃ | |
| 湿度範囲 | 35～85%RH | ||
| 保存環境 | 温度範囲 | -20～+70℃ | |
| 湿度範囲 | 30～90%RH | ||
| 材質 | ケース | アルミ | |
| コード | ETFE、外径8mm、0.2mm2 | ||
| 外形寸法 | 高さ205mm×幅80mm×奥行き66mm（突起部除く） | ||
| 質量 | 約1,600g（コード除く） | ||
CA-910-V / CA-910-H 外形図

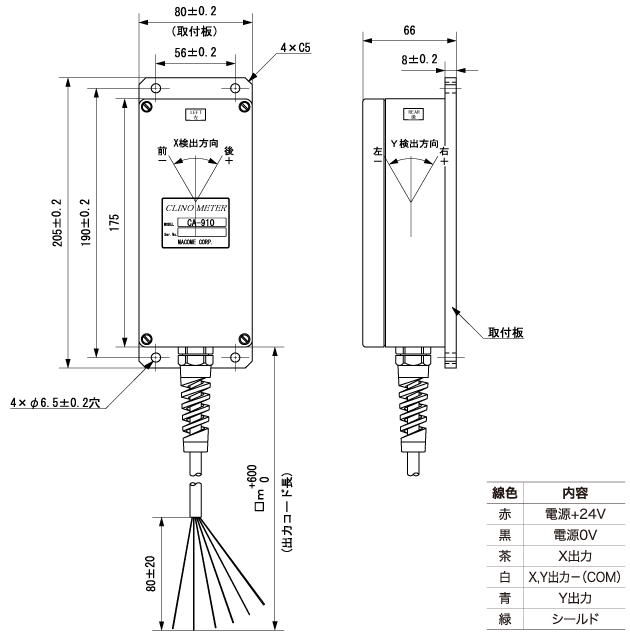

サーボ式傾斜角検出器『CA-910-V』

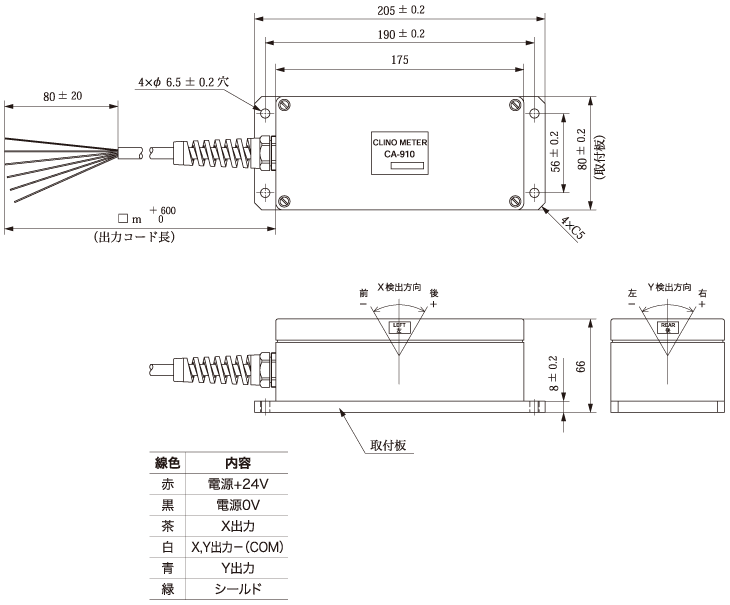

サーボ式傾斜角検出器『CA-910-H』
