HOME > 製品情報 > リニアエンコーダー > SI-140APAC

リニアエンコーダーシステムRoHS

読取ヘッドとスケール、カウンターを含む
オールインワンのインクリメンタル4点パック

※磁気スケール付属の有無が選べます 詳細

SI-140PAC(インクリメンタル)

  • 最小分解能:0.025mm
  • 検出距離:1〜7mm
  • 応答速度:0.3m/s

SI-140PAC

インクリメンタル 読取ヘッドとスケール、延長コード、カウンターの4つをセットしたシステムです。リニア磁気検出ユニット『SI-140PAC』は、分解能0.1㎜による高精度の測定が可能。磁気式エンコーダーの特性を活かし、汚れや埃などに強く、非接触による検出が行えます。検出距離は4㎜を基準に±3㎜(1~7㎜)まで対応。

「仕様表」はコチラ

YouTube

基本ユニットのご紹介

読取ヘッド『SIE-140-P1』

SIE-140-P1

読取ヘッド幅がわずか20mmの超小型の読取ヘッドです。出力コード長は1m先端のコネクターにEX-140-M4を接続して使用します。

磁気スケール『SIS-140-J2100B0』

SIS-140-J2100B0

ステンレス製の基台上にN極10㎜、S極10㎜の等間隔で交互に着磁したゴム磁石を接着しています。全長2,100㎜(有効長2,000㎜)で貼付用に両面テープを付属しています。
スケール長を延長したい場合は、SIS-140を別途購入して、ご希望の長さに繋ぎ合わせることが可能です※。

※スケールを短くしたい場合はご希望の長さに切断して使用可
 ただし、1度カットした端面は繋いで延長することはできません

【磁気スケールが不要、または任意の長さで別途ご注文いただく場合】

型番名の後に必要に応じてバリエーションを指定します。

型番 SI-140PAC - X0(末尾に-X0を付けてください)

延長コード『EX-140-M4』

EX-140-M4

SIE-140-P1に接続して使用します。
長さが4m有りますので必要な長さにカットしてもお使い頂けます。
CU-666-RE-4T-HI-K/XJへ接続します。

カウンター『CU-666-RE-4T-HI-K/XJ』

CU-666-RE-4T-HI-K/XJ

4逓倍設定済のカウンターです。0.1mm単位で測定値を表示します。
読取ヘッドを接続するだけで使用可能です。6桁のLEDディスプレイを搭載し、測定値表示の他、警報出力等の設定ができます。
更にカウンターの表示桁を変更すれば0.025mm単位で表示も可能です。

その他、付属品

  • ACコード(コード長が2m、コード先端は丸形端子を採用。カウンター『CU-666‐RE-4T-HI-K/XJ』に接続して電源供給が可能)
  • ヘッド取り付けネジ×2(読取ヘッド『SIE-140-P1』の取り付けネジ/M3×20/BsNi)
  • 取扱説明書(カウンター)
  • 【以下 SI-140PACをご注文時に付属(SI-140PAC-X0には付属されません)】

  • マグネットビューアー
  • イニシャライザー
  • 両面テープ
  • スケール用簡易説明書

代表的な応用事例

  • 都度、巻き尺で測っていた場所の恒久測定
  • 定寸カット用のスケールとして
  • アンテナ延び縮みの検出

各ユニットの外形図

インクリメンタル リニアエンコーダー 読取ヘッド『SIE-140』

インクリメンタル リニアエンコーダー 読取ヘッド『SIE-140』外形図

SIE-140-P1 コード端末処理 外形図

[出力回路] 外形図

インクリメンタル リニアエンコーダー 磁気スケール『SIS-140』

インクリメンタル リニアエンコーダー 磁気スケール『SIS-140』外形図

延長コード『EX-140』

延長コード『EX-140』外形図

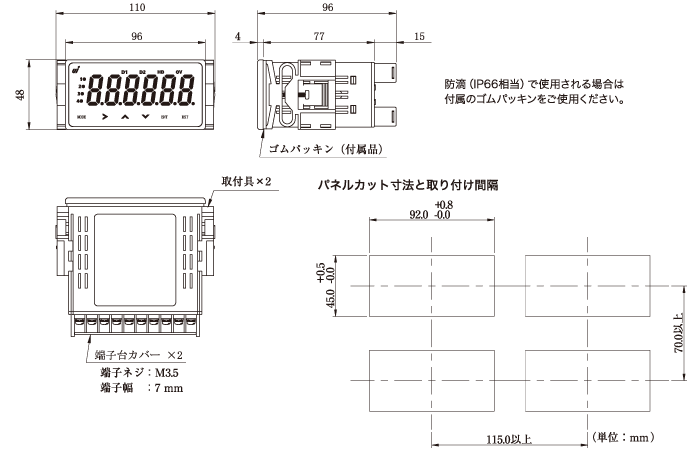

マルチメジャーカウンター『CU-666-RE-4T-HI-K/XJ』

マルチメジャーカウンター『CU-666-RE-4T-HI-K/XJ』外形図
