リニア変位センサー

相対位置を直流電圧で出力する
堅牢で高耐久性を誇るアブソリュートタイプ

リニア変位センサー
ETシリーズ

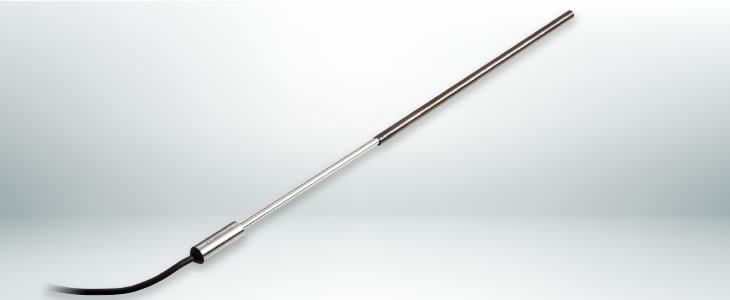

リニア変位センサー ETシリーズ

被検出体の「スリーブ※1」と検出部の「プローブ※2」の2つの部品で構成し、プローブ側に高周波磁界を発生させてスリーブとの間に電磁誘導結合を生じさせます。スリーブがプローブに対して変位することで電磁誘導結合に変化が生じ、その変化を電圧に変換して出力します(スリーブとプローブの相対位置が変位量として、1-5Vの電圧で出力)。スリーブとプローブは完全非接触構造のため、摩擦による変形や故障がありません。
※1 金属管  ※2 棒状検出コイル

主な特長

  • ディテクター一体型『ET-850』と同分離型『ET-851』の2モデルを用意
  • プローブはステンレス製なので堅牢性と耐久性を両立
  • 保護構造はIP-67に準拠し、高度な防塵性と防水性を備える
  • 電源電圧DC10-30V

代表的な応用事例

  • レース用自動車の部品
  • エアーシリンダーの位置検出
  • 液面計

ETシリーズ 仕様表

リニア変位センサー『ET-850』

項目 内容
製品名 スリーブセンサー
型番 ET-850
検出範囲(有効長) 15、30、50、75、100、150、200mm(発注時指定)
出力 出力素子 オペアンプ
出力形式 電圧出力
出力範囲 1~5V(有効長範囲内)
中心電圧 3V
直線性 ±1%FS以内(有効長範囲内)
出力インピーダンス 約100Ω
応答周波数 1kHz(-3dB)
温度ドリフト ±300ppm/℃FSに対して(使用温度範囲内)
電源電圧 DC+10~30V(リップル2%以下)
消費電流 35mA以下
保護構造 IP67(IEC規格)
絶縁抵抗 100MΩ以上(DC500Vメガーにて、プローブと充電部一括間)
使用環境 温度範囲 -20~+80℃(ただし結露、氷結しないこと)
湿度範囲 35~90%RH(ただし結露しないこと)
保存環境 温度範囲 -20~+80℃(ただし結露、氷結しないこと)
湿度範囲 35~95%RH(ただし結露しないこと)
材質 ケース SUS304
スリーブ 黄銅(ニッケルメッキ)
コード PVC、長さ1,000mm、外径4mm、0.18mm2
外形寸法 ケース部 直径12mm×長さ38mm
プローブ部 直径5mm×有効長+20mm
質量 プローブ 約55g(有効長150mm、コード含む)
スリーブ 約15g(有効長150mm)
RoHS 対応

リニア変位センサー『ET-851』

項目 内容
製品名 スリーブセンサー
型番 ET-851A
検出範囲(有効長) 15、30、50、75、100、150、200mm(発注時指定)
出力 出力素子 オペアンプ
出力形式 電圧出力
出力範囲 1~5V(有効長範囲内)
中心電圧 3V
直線性 ±1%FS以内(有効長範囲内)
出力インピーダンス 約100Ω
応答周波数 1kHz(-3dB)
温度ドリフト ±300ppm/℃FSに対して(使用温度範囲内)
電源電圧 DC+10~30V(リップル2%以下)
消費電流 35mA以下
保護構造 IP67(IEC規格)
絶縁抵抗 100MΩ以上(DC500Vメガーにて、プローブと充電部一括間)
使用環境 温度範囲 プローブ -20~+120℃(ただしソケットを除く、結露、氷結しないこと)
ディテクター -20~+80℃(ただし結露、氷結しないこと)
湿度範囲 35~90%RH(ただし結露しないこと)
保存環境 温度範囲 -20~+80℃(ただし結露、氷結しないこと)
湿度範囲 35~95%RH(ただし結露しないこと)
材質 プローブ ケース SUS304
コード ETFE、長さ2,000mm、外径2.5mm
ディテクター ケース ABS(黒)
コード PVC、長さ1,000mm、外径4mm、0.18mm2
スリーブ 黄銅(ニッケルメッキ)
外形寸法 プローブ プローブ部 直径5mm×有効長+20mm
取り付け部 対辺14mm×長さ22.5mm(最大)
ディテクター 直径20mm×長さ58.7mm(突起部含まず)
質量 プローブ 約70g(有効長150mm、コード、コネクター含む)
ディテクター 約45g(コード含む)
スリーブ 約15g(有効長150mm)
RoHS 対応

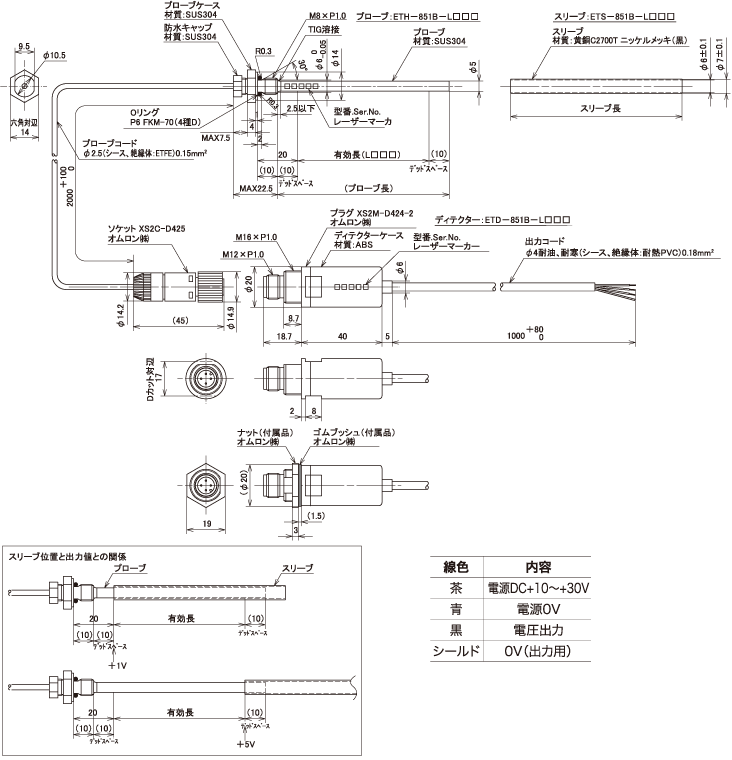

ETシリーズ 外形図

リニア変位センサー『ET-850』『ET-851』(共通)

スリーブセンサー『ET-850』『ET-851』(共通)外形図
