繰り返し精度±1μmを誇る
ワイドな検出距離(1～3mm)で位置決め可能

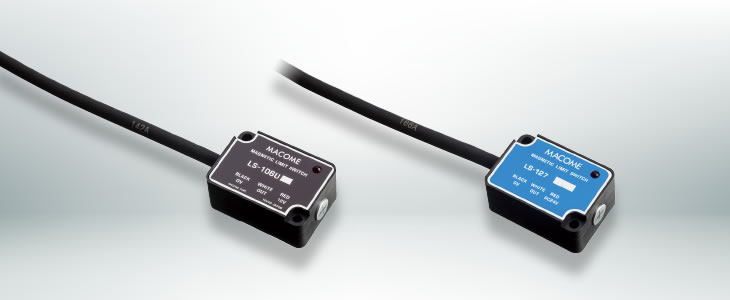

位置決めセンサー
LS-106U/LS-127U
センサーヘッドとディテクター一体型※の位置決めセンサーです。専用発磁体の磁束を検出し、磁束密度に比例するアナログ信号が得られます。そのアナログ信号を利用しスイッチング出力します。検出距離1～3mmで繰り返し精度±1μmという精微なオン、オフ動作が可能なので、高精度な位置決めを実現します。もちろん磁気検出方式なので、汚れや粉塵などの悪環境下においても、安定かつ正確な動作が行えます。
※ 分離型はLS-106S、LS-127
主な特長
位置決めセンサー
- センサーヘッドとディテクターが一体となったタイプ
- 電源電圧は、LS-106UがDC+12V、LS-127Uが電源電圧DC+24V
オプション
発磁体（検出用ターゲット）
LSシリーズ専用の検出ターゲット（別売）です。
取り付け条件によって各種製品をお選びください。検出クリアランス0.2～0.5㎜。
MG-210
山形タイプ（横取り付け）
MG-210B
山形タイプ（縦取り付け）
MG-220
フラットタイプ（横取り付け）
代表的な応用事例
- 超精密加工機の熱膨張補正用
- リニアエンコーダーの原点検出器
- XYステージや回転テーブルの原点検出器
LS-106U / LS-127U / MG-210 / MG-210B / MG-220 仕様表
位置決めセンサー『LS-106U』『LS-127U』
| 項目 | 内容 | ||
|---|---|---|---|
| 製品名 | 位置決めセンサー | ||
| 形式 | 直流3線式 | ||
| 型番 | LS-106U | LS-127U | |
| 検出体 | 発磁体（MG-210、MG-210B、MG-220）、その他（別途ご用命ください） | ||
| 検出磁極 | N極 | ||
| 検出感度 | 2～3mT | ||
| 応差 | 0.3±0.2mT | ||
| 繰り返し精度 | ±0.5μm（MG-210、MG-210B、MG-220使用時） | ||
| 出力 | 出力形式 | NPNトランジスター +12Vプルアップ付きコレクター |
NPNトランジスター +24Vプルアップ付きコレクター |
| 開閉容量 | 耐電圧：最大DC30V | 耐電圧：最大DC30V | |
| シンク電流：最大100mA | シンク電流：最大100mA | ||
| 残留電圧 | - | 2V以下（シンク電流100mAにて） | |
| 応答時間 | 0.2ms以下 | ||
| 表示灯 | 赤色LED（検出時点灯） | ||
| 電源電圧 | DC+12V±10%（リップル5%以下） | DC+24V±10%（リップル10%以下） | |
| 消費電流 | - | 50mA以下 | |
| 保護構造 | IP54（IEC規格） | ||
| 使用環境 | 温度範囲 | -10～+60℃ | |
| 湿度範囲 | 35～95%RH（ただし結露しないこと） | ||
| 保存環境 | 温度範囲 | -20～+70℃ | |
| 湿度範囲 | 35～95%RH（ただし結露しないこと） | ||
| 材質 | ケース | PC（黒）、アルミ | |
| コード | PVC、長さ2,000mm、外径7mm、0.5mm2 | ||
| 外形寸法 | ディテクター部 | 縦51mm×横35mm×高さ22.5mm（最大突起部含まず） | |
| 質量 | 約200g（コード含む） | 約200g（コード含む） | |
| RoHS | - | 対応（通称RoHS2規制10物質） | |
発磁体『MG-210』『MG-210B』
| 項目 | 内容 | |
|---|---|---|
| 製品名 商品名 | 発磁体 | |
| 型番 | MG-210 | MG-210B |
| 適応スイッチ／センサー | Hシリーズ、LSシリーズ | |
| 構造 | 横状取り付けタイプ | 縦状取り付けタイプ |
| 磁極 | 右側、N極 左側、S極 | |
| 使用温度範囲 | -10～+60℃（ただし結露、氷結しないこと） | |
| 使用湿度範囲 | 35～85%RH（ただし結露しないこと） | |
| 保存温度範囲 | -20～+70℃（ただし結露、氷結しないこと） | |
| 保存湿度範囲 | 35～90%RH（ただし結露しないこと） | |
| 外形寸法 | 横28mm × 縦10mm × 高さ9mm | 横10mm × 縦28mm × 高さ9mm |
| 取り付け寸法 | M4ネジ用穴、2つ 横方向 18mmピッチ | M4ネジ用穴、2つ 縦方向 18mmピッチ |
| 質量 | 約3.5g | 約3.5g |
発磁体『MG-220』
| 項目 | 内容 |
|---|---|
| 製品名 商品名 | 発磁体 |
| 型番 | MG-220 |
| 適応スイッチ／センサー | Hシリーズ、LSシリーズ |
| 構造 | 横状取り付けタイプ |
| 磁極 | 右側、N極 左側、S極 |
| 使用温度 | -10～+60℃（ただし結露、氷結しないこと） |
| 使用湿度 | 35～85%RH（ただし結露しないこと） |
| 保存温度 | -20～+70℃（ただし結露、氷結しないこと） |
| 保存湿度 | 35～90%RH（ただし結露しないこと） |
| 外形寸法 | 横24mm × 縦7mm × 高さ5mm |
| 取り付け寸法 | M3ネジ用穴、2つ 横方向 13mmピッチ |
| 質量 | 約1.5g |

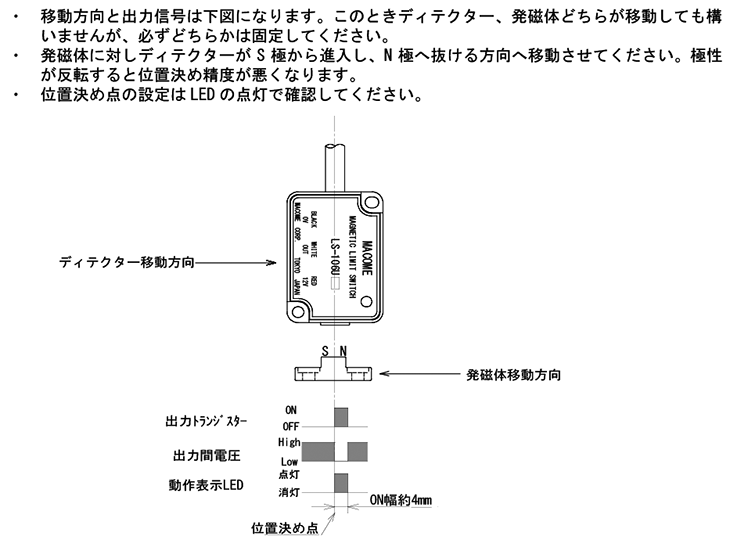

LS-106U / LS-127U タイムチャート図

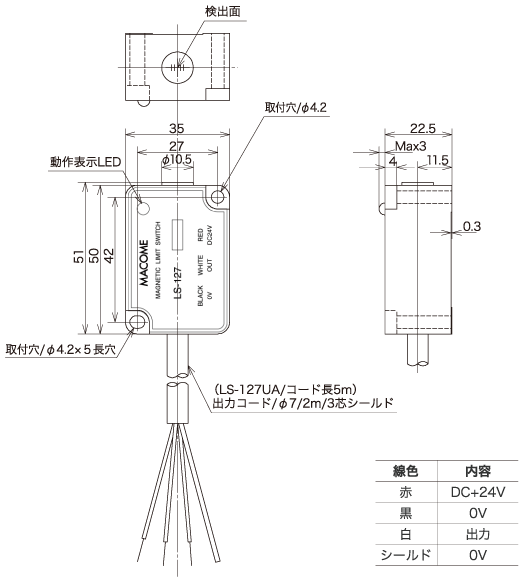

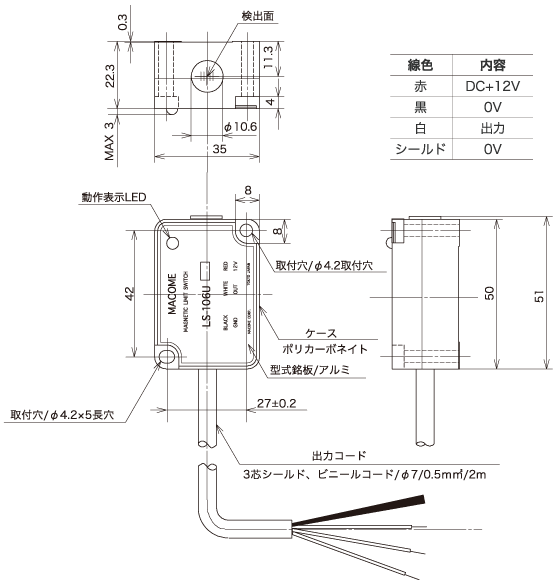

LS-106U / LS-127U / MG-210 / MG-210B / MG-220 外形図
位置決めセンサー『LS-106U』
位置決めセンサー『LS-127U』
発磁体『MG-210』『MG-210B』
発磁体『MG-220』
