傾斜計 / 傾斜角検出器
X軸とY軸で異なる測定角度範囲を指定できる
2軸小型傾斜角検出器
任意の角度でスイッチ出力も可能（注文時指定）
小型高精度傾斜角検出器
CM-961A
微細加工技術を応用した傾斜角検出器です。X、Y 2軸の傾斜角を最大±45°の範囲で検出し、角度に対応したアナログ信号を出力します。最大±1°の取付誤差補正機能を搭載しておりますので煩わしい0°位置の機械的な微調整が不要です。取り付け形状は横型です。
主な特長
- 小型で、取り扱いが容易な傾斜角検出器
- プリセット機能を有しているため取り付けてからの０°補正が簡単
- X軸＝±5°、Y軸＝±45°等それぞれ異なる角度指定可能 ※「角度指定方法」についてはコチラ
- 金属筐体で頑丈
代表的な応用事例
- フォークリフトの傾き検知
- 地滑り観測
CM-961A 仕様表
小型高精度傾斜角検出器『CM-961A』
| 項目 | 内容 | |||
|---|---|---|---|---|
| 製品名 | 小型高精度傾斜角検出器 | |||
| 型番 | CM-961A-K□V（□） | CM-961A-K□A（□） | ||
| 取り付け方向 | 横型 | |||
| 検出軸 | 2軸（X軸[左右]、Y軸[前後]） | |||
| 検出範囲（角度） | ±5、±10、±20、±30、±45°（X軸、Y軸共、発注時指定） | |||
| 出力 | 出力素子 | オペアンプ | ||
| 出力形式 | 電圧出力 | 電流出力 | ||
| 出力範囲 | 1～5V | 4～20mA | ||
| 中心電圧/電流 | 3V | 12mA | ||
| 分解能 | ±5° | 0.001° | ||
| ±10° | 0.002° | |||
| ±20° | 0.004° | |||
| ±30° | 0.006° | |||
| ±45° | 0.01° | |||
| 直線性 | ±45°以外 | ±0.5%FS以内（T=25℃） | ||
| ±45° | ±1%FS以内（T=25℃） | |||
| 繰り返し精度 | ±0.05°以内（T=25℃） | |||
| 許容負荷抵抗 | 20kΩ以上 | 300Ω以下 | ||
| 応答時間 | 約1s | |||
| スイッチ出力 （オプション） |
出力形式 | NPNトランジスター・オープンコレクター・ノーマルクローズ | ||
| 開閉容量 | 耐電圧：最大DC30V | |||
| シンク電流：最大50mA | ||||
| 残留電圧 | 1V以下（シンク電流50mA、コード長2,000mmにて） | |||
| 出力範囲 | X、Yの小さい方の検出範囲内で1°単位で設定（X、Y共通） | |||
| 応差 | 0.5～1°（0.1°単位、X・Y共通） | |||
| ZERO入力 | 約4秒間0Vに接続することでアナログ出力を0°に補正 | |||
| 電源電圧 | DC+9～28V（リップル含む） | DC+13.5～28V（リップル含む） | ||
| 消費電流 | 50mA以下（シンク電流含まず） | 100mA以下（シンク電流含まず） | ||
| 保護構造 | IP67(IEC規格） | |||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガーにて、ケース-信号線間） | |||
| 耐衝撃性 | 490.5m/s2 | |||
| 耐振動性 | 98.1m/s2（X、Y、Z方向、各2時間） | |||
| 使用環境 | 温度範囲 | -20～+60℃（ただし結露、氷結しないこと） | ||
| 湿度範囲 | 35～95%RH（ただし結露しないこと） | |||
| 保存環境 | 温度範囲 | -30～+80℃（ただし結露、氷結しないこと） | ||
| 湿度範囲 | 30～95%RH（ただし結露しないこと） | |||
| 材質 | ケース | アルミダイカスト | ||
| コード | 軟質PVC、長さ2,000mm、外径4.5mm、0.15mm2 | |||
| 外形寸法 | 高さ40mm×幅56mm×奥行き13mm（突起部除く） | |||
| 質量 | 約130g（コード含む） | |||

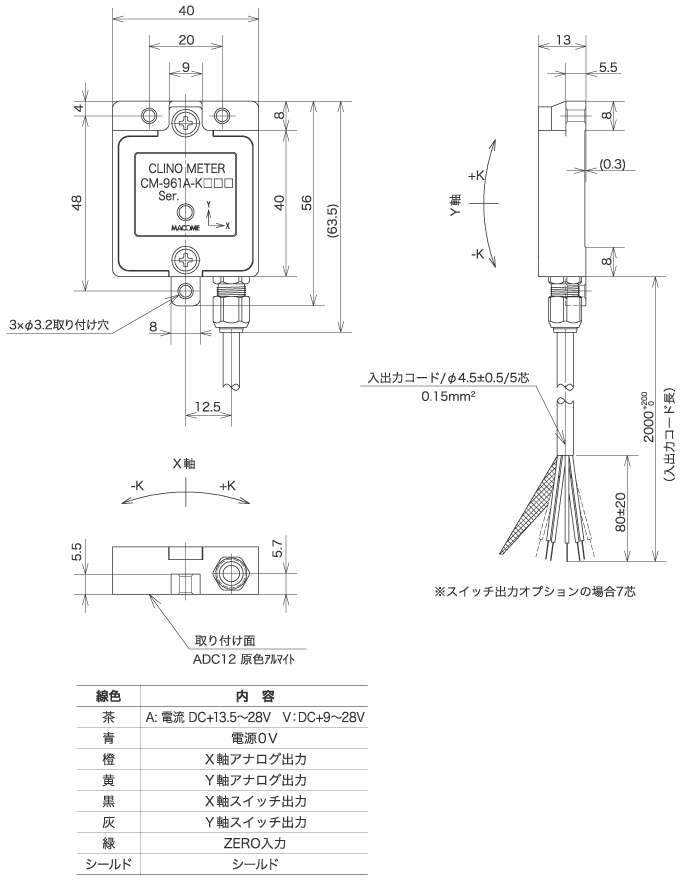

CM-961A 外形図
小型高精度傾斜角検出器『CM-961A』
