ポジショニングセンサー 3chスイッチング出力タイプ
SW-2507F

SW-2507F

3chスイッチングタイプのポジショニングセンサー。単に磁束を検出しオン、オフ動作をするだけでなく、磁束の向きを検出し、ターゲット用磁石の通過情報として「UP(正方向)信号」と「DOWN(逆方向)信号」を得ます。トリガー用の「GATE(磁石上)信号」も出力しますので、検出漏れのない確実な制御が可能です。カウント方式のアドレス用センサーや、正・逆転の有る回転物の回転数検出に使用されています。

主な特長

  • ポジショニングセンサー 3chスイッチング出力タイプ

オプション

発磁体(別売、検出体)

『SW-2507F』用検出体(別売)です。取り付け条件または検出用途によって各種製品をお選びください。

MG-102A(一例)

MG-102A(一例)

ステンレス製金属カバーと止め穴が付いた発磁体。検出距離10~30㎜、検出面磁極N極

代表的な応用事例

  • テーブルの位置合わせや正・逆転のある回転物の回転数検出
  • 無人搬送車(AGV)の通過検知、通過方向検知
  • 往復運動を行う非検知物の検出等

SW-2507F / MG-102A 仕様表

ポジショニングセンサー 3chスイッチング出力タイプ『SW-2507F』

項目 内容
製品名 ポジショニングセンサー
型番 SW-2507F
検出体 発磁体(MG-102A)、その他(別途ご用命ください)
検出磁極 N極
検出感度 N極0.5±0.05mT
応差 0.05mT以下
逆磁界検出感度 S極1mT以上
動作距離 10~30mm(MG-102A使用時)
出力 GATE信号 動作範囲 中心から約±25mm(MG-102A使用時)
UP信号 動作範囲 発磁体中心を右から通過した瞬間
出力形態 ワンショット出力
出力時間 100ms±1%
DOWN信号 動作範囲 発磁体中心を左から通過した瞬間
出力形態 ワンショット出力
出力時間 100ms±1%
出力形式 NPNトランジスター
オープンコレクター
ノーマルオープン
開閉容量 耐電圧:最大DC30V
シンク電流:最大50mA
残留電圧 1.2V以下(シンク電流50mAにて)
応答時間 0.55ms以下
表示灯 赤色LED×4(検出時点灯)
電源電圧 DC+10~30V(リップル2%以下)
消費電流 40mA以下
保護回路 電源逆接続保護、出力サージ抑止
保護構造 IP54(IEC規格)
使用環境 温度範囲 -10~+60℃
湿度範囲 35~95%RH(ただし結露しないこと)
保存環境 温度範囲 -20~+80℃
湿度範囲 35~95%RH(ただし結露しないこと)
材質 ケース PBT(黒)
コード PVC、長さ1,000mm、外径6mm、0.3mm2
外形寸法 高さ55mm×幅35×奥行き22.5mm(突起部含まず)
質量 約120g(コード含む)

発磁体『MG-102A』

項目 内容
製品名 商品名 発磁体
型番 MG-102A
適応製品 SW-250A、SW-252A、SW-270A、SW-272A、他
構造 表面 SUS304カバー  磁石 フェライト磁石
磁極 N極(刻印面)
外形寸法 幅54mm、奥行き16mm、高さ9mm
取り付け寸法 4.3mm×10mm長穴 2つ 40mmピッチ
質量 約18g

SW-2507F / MG-102A 外形図

ポジショニングセンサー 3chスイッチング出力タイプ『SW-2507F』

ポジショニングセンサー 3chスイッチング出力タイプ『SW-2507F』外形図

発磁体『MG-102A』

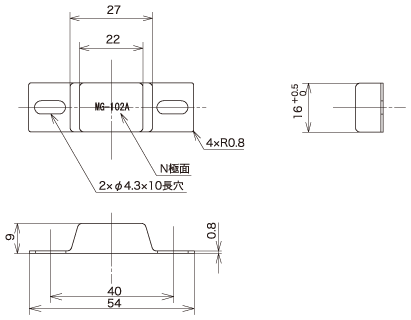

発磁体『MG-102A』外形図
