磁気近接スイッチ
高感度と安定動作を両立した
保護構造IP67のN極検出型

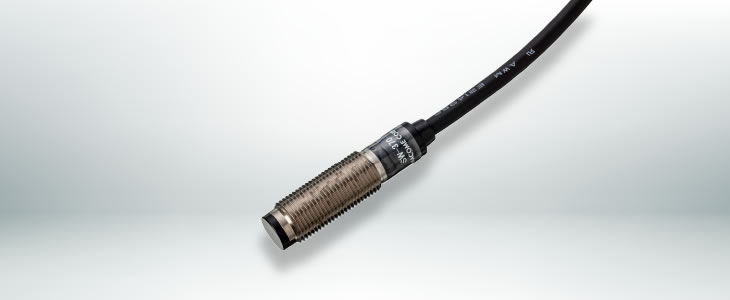

磁気近接スイッチ（直流3線式M12ケースタイプ）
SW-370
M12サイズN極検出タイプの磁気近接スイッチです。発磁体からの磁束を検出してON/OFF動作をし、従来の機械式リミットスイッチに代わる、安定動作が自慢です。
保護構造「IP67」で、抜群の耐環境性を誇ります。本体部には、ネジ山加工がされており、設置時の高さ調整が簡単に行えます。
主な特長
- M12サイズの直流3線式N極検出タイプ
- センサー本体に動作表示灯を装備
- 非接触検出型タイプで、摩耗による劣化や異物の噛み込みなどのトラブルを解消
- 独自の磁気検出素子を採用し、高感度と耐ノイズ性を両立
- 磁気のみに反応するため異種金属の誤検知がなく、切削屑やミスト等の影響も受けない
代表的な応用事例
- 立体駐車場のパレット位置決め
- 非接触のリミットスイッチとして
- 天井走行台車や自動倉庫の停止位置決め
SW-370 仕様表
磁気近接スイッチ（直流3線式）『SW-370』
| 項目 | 内容 | |
|---|---|---|
| 製品名 | 磁気近接スイッチ | |
| 形式 | 直流3線式M12ケースタイプ | |
| 型番 | SW-370 | |
| 検出体 | 発磁体（MG-102A）、その他（別途ご用命ください） | |
| 検出磁極 | N極 | |
| 検出感度 | N極2±0.5mT | |
| 応差 | 0.5mT以下 | |
| 逆磁界検出感度 | S極8mT以上 | |
| 検出距離 | 最大検出距離を100%にしたときの70%以下の領域 | |
| 出力 | 出力形式 | NPNトランジスター オープンコレクター ノーマルオープン |
| 開閉容量 | 耐電圧：最大DC30V シンク電流：最大100mA |
|
| 残留電圧 | 1V以下（シンク電流100mAにて） | |
| 応答時間 | 1ms以下 | |
| 表示灯 | 赤色LED（検出時点灯）、側面に設置 | |
| 電源電圧 | DC+10～30V（リップル5%以下） | |
| 消費電流 | 20mA以下 | |
| 保護回路 | 電源逆接続保護、出力サージ抑止 | |
| 保護構造 | IP67（IEC規格） | |
| 使用環境 | 温度範囲 | -20～+60℃ |
| 湿度範囲 | 35～95%RH（ただし結露しないこと） | |
| 保存環境 | 温度範囲 | -20～+60℃ |
| 湿度範囲 | 35～95%RH（ただし結露しないこと） | |
| 材質 | ケース | ネジ部：黄銅（ニッケルメッキ）樹脂部：PBT(黒）、Uポリマー |
| コード | PVC、長さ2,000mm、外径4.5mm、AWG22、UL20276 | |
| 外形寸法 | 直径12mm×長さ49mm（M12×P1.0） | |
| ケース固定 | 締め付けトルク：10N.m以下 | |
| 質量 | 約75g（コード含む） | |
| 付属品 | M12ナット×2ヶ（対辺17、t4、黄銅）、内歯座金×2ヶ(Φ16、t1、ステンレス) | |
| RoHS | 対応（通称RoHS2規制10物質） | |

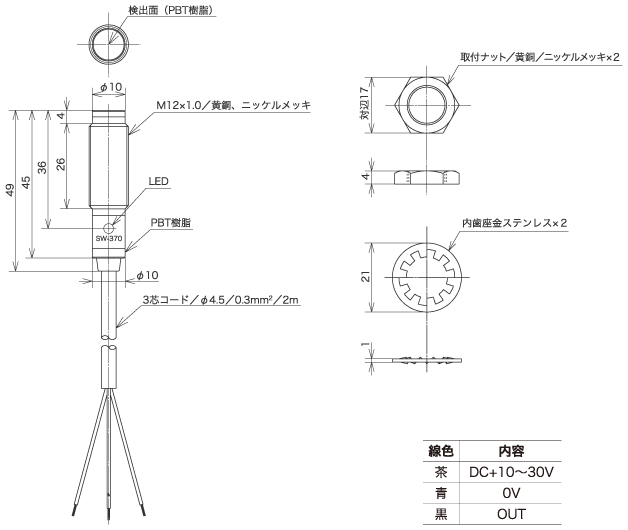

SW-370 外形図
磁気近接スイッチ（直流3線式）『SW-370』
