HOME > 製品情報 > リニア変位センサー : MP-620

リニア変位センサーRoHS

8mm離れた距離から非接触で検出
エアーシリンダーなどの位置検出に最適

リニア変位センサー
MP-620シリーズ

リニア変位センサー MP-620

独自開発技術の可飽和コイルを使用し、磁石の位置を非接触でリニアに検出します。エアーシリンダーなどに内蔵される磁石の絶対位置検出にも適しています。

「MP-4731」のご紹介

YouTube

主な特長

  • 磁気検出素子「可飽和コイル」により高精度検出を実現
  • 有効長は、最小100~最大800mmまで、50mmごとに指定可能
  • 専用発磁体と後入れナット(MPK-620-1)または金具(MPK-620-02、MPK-620-03)付属
  • 薄型ボディーの省サイズ設計なので、設置場所を選ばない
  • ゼロ、スパン出力(1-5V、4-20mA)位置を任意で設定可能
    ※外形や検出範囲・距離等はご相談ください

代表的な応用事例

  • レース用車両のシリンダー状部品
  • エアーシリンダーの位置検出
  • 液面計

MP-620 仕様表

リニア変位センサー『MP-620シリーズ』

項目 内容
製品名 リニアポテンショメーター
型番 MP-620 MP-621
電源電圧 DC+24V±10%
消費電流 L100:50mA以下 L150~L800:60mA以下 L100:80mA以下 L150~L800:100mA以下
有効長 100mm(L100)~800mm(L800)、50mm毎指定
出力 形式 電圧出力 電流出力
リップル 10mV以下(コード長2m) 40μA以下
範囲 1~5V
負荷抵抗10kΩ以上/出力インピーダンス約100Ω ※1
4~20mA
負荷抵抗:500Ω(250Ω推奨)
エラー時 0.6V以下 2.5mA以下
直線性 ※1.2 L100:±0.5mm
L150~L800:±1mm(有効長範囲内)
内部分解能 0.1mm
繰り返し精度 ※2 ±0.1mm以内
サンプリング周期 (L/100-1)×0.7+1ms ±2%(計算式のLは3桁の有効長)
応差 約0.1mm
検出磁石 MG-620 もしくは MG-620-1
検出極性 先端側S極検出
検出距離 8±2mm
トラックずれ ±2mm以内
温度ドリフト ±100ppm/℃以内 FSに対して(-20~+60℃)
保護構造 ※3 IP67(IEC 規格)
エラー出力 出力論理 ノーマルオープン(磁石検出時トランジスターON)
出力容量 NPN トランジスター オープンコレクター
耐電圧:DC30V max
シンク電流:50mA max(残留電圧1V 以下)
ゼロ・スパン
設定および
解除入力
設定 ※4 磁石検出時(エラー出力トランジスターON)に3秒以上0Vに
接続することでゼロ・スパンを補正
ゼロ設定:有効長L×0.2以下の範囲
スパン設定:有効長L-0.2L以上の範囲
解除 磁石非検出時(エラー出力トランジスターOFF)に3秒以上0Vに
接続することで補正値をリセット(出荷時の値)
使用温度範囲 -20~+60℃(結露、凍結しないこと)
保存温度範囲 -20~+70℃(結露、凍結しないこと)
使用湿度範囲 35~85%RH(結露、凍結しないこと)
保存湿度範囲 35~85%RH(結露、凍結しないこと)
RoHS 対応(通称RoHS2規制10物質)
材質 ケース アルミ、アルマイト処理
後入れナット 真鍮(無電解ニッケルメッキ)
金具 SUS304
出力コード φ4 PVC コード(2m)5芯複合(絶縁体ETFE 樹脂)
公称断面積0.08mm2(AWG28相当)
質量 センサー L100:約100g(コード含む)有効長50mm延長毎に約15g増加
検出磁石 約3g
後入れナット MPK-620-1 約0.5g(単体)
金具 MPK-620-2:約4g(単体) MPK-620-3:約8g(単体)
※1 出荷時のゼロ・スパンは弊社装置で調整した値です。
ここで云う直線性は出荷時ゼロ・スパンに対する両端基準直線性です。
※2 一定温度下で検出磁石を検出面から8mm の位置に設置した場合。
※3 水の浸入に対する保護のみを対象としています。海水、油、切削油、洗剤等に対しては能力が低下することが考えられます。
※4 出荷時の値を基準として調整範囲を設定してください。

MP-62□ / MG-620 / MG-620-1 / MPK-620-1 / MPK-620-2 /
MPK-620-3 外形図

リニア変位センサー『MP-62□』

リニア変位センサー『MP-62□』外形図

MP-620

リニア変位センサー『MP-620』外形図

MP-621

リニア変位センサー『MP-621』外形図

専用発磁体『MG-620』

専用発磁体『MG-620』外形図

専用発磁体『MG-620-1』

金具『MPK-620-2』外形図

後入れナット『MPK-620-1』

後入れナット『MPK-620-1』外形図

金具『MPK-620-2』

金具『MPK-620-2』外形図

金具『MPK-620-3』

金具『MPK-620-3』外形図

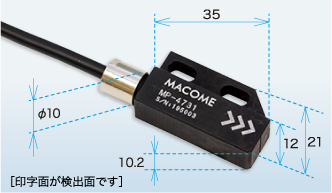

リニア変位センサー
MP-4731

[内部分解能] 0.05mm

リニア変位センサ「MP-4731」
  • 15mmストロークを、距離8mmから非接触検出
  • 非磁性の障害物の影響を受けない
  • 保護等級「IP67」に対応した防水・防塵性能を実現
  • 小型・コンパクトな省サイズ設計。設置や取り付け時の自由度が高い
電源電圧 DC+10.8~26.4V リップル(p-p)5%以下
有効長 15mm
出力形式 電圧出力1-5V
使用磁石 MG-620、MG-620-1

代表的な応用事例

  • 作業台等のオフセット調整
  • 通気口の開閉量モニタリング
  • プレス機のストローク監視
