リニアエンコーダーシステムの製品ラインナップ

磁気検出ヘッドで磁気スケールを読み取り
変位量を検出して測定値を出力する測定システム

  • □ 磁気検出により、埃・粉塵等の影響を受けず過酷な環境下の測長に威力を発揮
  • □ 磁気検出ヘッドと磁気スケール間の完全非接触化により、長期安定測定を実現しメンテナンスを軽減
  • □ 長尺測長、高速応答にも対応するシステムラインナップ

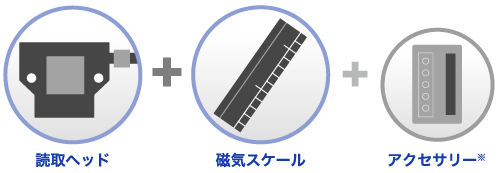

マコメ製リニアエンコーダーの基本構成

磁気検出ヘッド+磁気スケール+アクセサリー※※『SI-120PAC(インクリメンタル)』
  のみカウンターが付属

リニアエンコーダーシステム 製品一覧

アブソリュート(絶対値、SSI)

SA-100システム

長距離タイプ

SA-100システム

  • 最小分解能:0.05㎜
  • 検出距離:2~12㎜
  • 応答速度:10m/s
  • 測定長最長:163m
SA-200システム

小型・高分解能タイプ

SA-200システム

  • 最少分解能:0.01㎜
  • 検出距離:1㎜
  • 応答速度:5m/s
  • 測定長最長:1935m

インクリメンタル(相対値/パルスカウント、A相B相)

マコメジャー®システム

小型・軽量タイプ

マコメジャー®システム

  • 最少分解能:0.025㎜
  • 検出距離:1〜7㎜
  • 応答速度:10m/s
SI-410システム

高分解能タイプ

SI-410システム

  • 最少分解能:0.01㎜
  • 検出距離:0.3㎜
  • 応答速度:10m/s
  • リアルタイム動作
SI-230システム

高速応答タイプ

SI-230システム

  • 最少分解能:0.05㎜
  • 検出距離:7〜12㎜
  • 応答速度:50m/s
  • リアルタイム動作
SI-550システム

広検出距離タイプ

SI-550システム

  • 最少分解能:0.05㎜
  • 検出距離:14〜26㎜
  • 応答速度:10m/s
SI-120PAC

オールインワンタイプ

SI-120PAC

  • 最少分解能:0.1㎜
  • 検出距離:1〜6㎜
  • 応答速度:10m/s

※ カウンターの仕様により応答速度は、約1.5m/s

リニアエンコーダーシステム 磁気検出ヘッドの機能比較表

型 番 出力方式 分解能
0.5mm
分解能
0.1mm
分解能
0.25mm
分解能
0.05mm
分解能
0.01mm
分解能
0.025mm
検出距離 オープン
ドレイン出力
ライン
ドライバー出力
SI-100システム
SA-100
アブソリュート           7.0mm±5.0mm
RS-422準拠
SI-200システム
SAE-200
アブソリュート     1mm±0.6mm
RS-422準拠
マコメジャー®システム
SIE-140
インクリメンタル     6.0mm±1.0mm
RS-485準拠
SI-410システム
SI-410
インクリメンタル     0.3mm±0.25mm
RS-485準拠
SI-230システム
SI-230
インクリメンタル   9.0mm±2.0mm
RS-485準拠
SI-550システム
SI-550
インクリメンタル   20mm±6.0mm
RS-485準拠
SI-120PAC
SIE-120
インクリメンタル     3.5mm±2.5mm
RS-485準拠

※1 制御機器側での4逓倍処理により
