高精度磁気センサーRoHS

繰り返し精度±0.05μmを誇る
保護構造「IP67」の磁気センサー

高精度位置決めセンサー
HS-320/HS-321

HS-320/HS-321

精密移動台などの原点位置のセンターを高精度に検出するための高精度位置決めセンサーです。検出用の発磁体センターでスイッチング出力し、±0.05μmの高い繰り返し精度を得られます。磁気検出方式のため汚れや粉塵に影響されず、保護構造「IP67」にも完全準拠しているので、防水・防塵といった耐環境性能に優れた性能を持ちます。『HS-320』と『HS-321』は、超精密加工機の熱膨張補正用として数多く採用されています。
※ IEC規格とJIS規格で定められた電気機器内への異物の侵入に対する保護の等級

主な特長

  • 検出ヘッドは、直径φ3mm×17mmの小型なので取り付け位置を選ばない
  • 検出ヘッドからディテクターまで長さ500㎜のコードで接続
  • 『HS-320』は、出力形式:NPNトランジスターオープンコレクター出力(ノーマルオープン)
  • 『HS-321』は、出力形式:PNPトランジスターオープンコレクター出力(ノーマルオープン)
    ※ ディテクターからは、長さ2,000㎜の出力コードを装備

オプション

発磁体(検出用ターゲット)

HSシリーズ専用の検出ターゲット(別売)です。
取り付け条件によって各種製品をお選びください(動作距離0.2~0.5mm)。

  • MG-210

    山形タイプ(横取り付け)

    MG-210
  • MG-210B

    山形タイプ(縦取り付け)

    MG-210B
  • MG-220

    フラットタイプ(横取り付け)

    MG-220
  • ※ 環境に応じて磁石を選定しますのでお問合せください

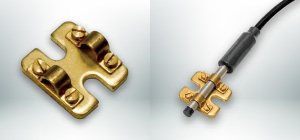

推奨ヘッドホルダー『D-320』

推奨ヘッドホルダー『D-320』

材質は黄銅なので、磁気検出に影響がありません。
※ ヘッド固定に磁性材料を用いると、検出に影響を及ぼす恐れがあります。

代表的な応用事例

  • 超精密加工機の熱膨張補正用
  • リニアエンコーダーの原点検出器
  • XYステージや回転テーブルの原点検出器

HS-320 / HS-321 / MG-210 / MG-210B / MG-220 / D-320 仕様表

高精度位置決めセンサー『HS-320』『HS-321』

項目 内容
製品名 高精度位置決めセンサー
形式 直流3線式
型番 HS-320 HS-321
検出体 発磁体(MG-210、MG-210B、MG-220)、その他(別途ご用命ください)
検出磁極 N極
検出感度 N極1.5±0.5mT
応差 0.2mT以下
検出距離 0.2~0.5mm(MG-210、MG-210B、MG-220使用時)
繰り返し精度 ±0.05μm(MG-210、MG-210B、MG-220使用時、検出距離0.2~0.3mm、移動速度10μm/sec以下)
出力 出力形式 NPNトランジスター
オープンコレクター
ノーマルオープン
PNPトランジスター
オープンコレクター
ノーマルオープン
開閉容量 耐電圧:最大DC30V
シンク電流:最大100mA
耐電圧:最大DC30V
ソース電流:最大100mA
残留電圧 1V以下(シンク電流100mAにて) 1V以下(ソース電流100mAにて)
応答時間 0.5ms以下
表示灯 赤色LED(検出時点灯)、ディテクター部に設置
電源電圧 DC+10~30V(リップル5%以下)
消費電流 30mA以下
保護構造 IP67(IEC規格)
使用環境 温度範囲 -10~+60℃
湿度範囲 35~85%RH(ただし結露しないこと)
保存環境 温度範囲 -20~+70℃
湿度範囲 35~85%RH(ただし結露しないこと)
材質 ヘッド部 ケース パーマロイ、LCP
コード ETFE、長さ500mm、外径2.5mm
ディテクター部 ケース アルミ(原色アルマイト)
コード ETFE、長さ2,000mm、外径3.6mm、0.2mm2
外形寸法 ヘッド部 直径3mm(最大6mm)×長さ約41mm
ディテクター部 縦56mm×横40mm×高さ13mm
質量 約120g
RoHS 対応(通称RoHS2規制10物質)

発磁体『MG-210』『MG-210B』

項目 内容
製品名 商品名 発磁体
型番 MG-210 MG-210B
適応スイッチ/センサー Hシリーズ、LSシリーズ
構造 横状取り付けタイプ 縦状取り付けタイプ
磁極 右側、N極  左側、S極
使用温度範囲 -10~+60℃(ただし結露、氷結しないこと)
使用湿度範囲 35~85%RH(ただし結露しないこと)
保存温度範囲 -20~+70℃(ただし結露、氷結しないこと)
保存湿度範囲 35~90%RH(ただし結露しないこと)
外形寸法 横28mm × 縦10mm × 高さ9mm 横10mm × 縦28mm × 高さ9mm
取り付け寸法 M4ネジ用穴、2つ  横方向 18mmピッチ M4ネジ用穴、2つ  縦方向 18mmピッチ
質量 約3.5g 約3.5g

発磁体『MG-220』

項目 内容
製品名 商品名 発磁体
型番 MG-220
適応スイッチ/センサー Hシリーズ、LSシリーズ
構造 横状取り付けタイプ
磁極 右側、N極  左側、S極
使用温度 -10~+60℃(ただし結露、氷結しないこと)
使用湿度 35~85%RH(ただし結露しないこと)
保存温度 -20~+70℃(ただし結露、氷結しないこと)
保存湿度 35~90%RH(ただし結露しないこと)
外形寸法 横24mm × 縦7mm × 高さ5mm
取り付け寸法 M3ネジ用穴、2つ  横方向 13mmピッチ
質量 約1.5g

推奨ヘッドホルダー『D-320』

項目 内容
製品名 商品名 ヘッドホルダー
型番 D-320
適応製品 HS-320
HS-321
材質 ベース、クランパー - 黄銅(C2801) / 取り付け小ねじ - 黄銅(C3604)
構成 ベース    × 1
クランパー  × 2
取り付けネジ × 4(M1.4×2)
外形寸法 14×12×5
質量 3g

HS-320 / HS-321 タイムチャート図

HS-320 タイムチャート図

HS-320 タイムチャート図

HS-321 タイムチャート図

HS-321 タイムチャート図

HS-320 / HS-321 / MG-210 / MG-210B / MG-220 / D-320 外形図

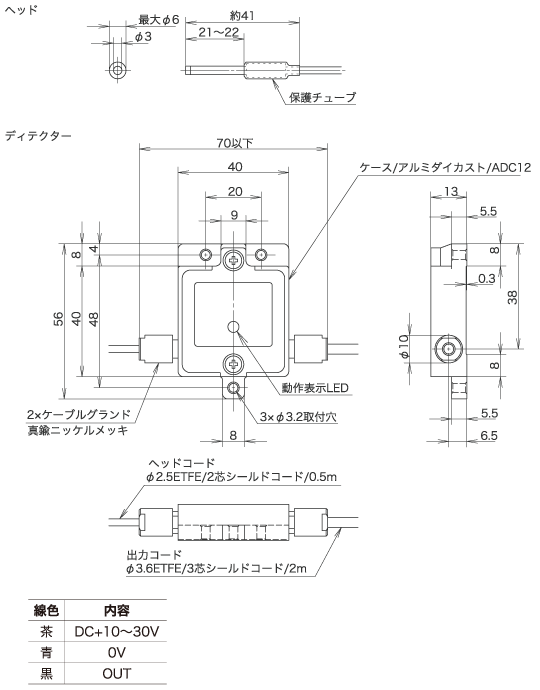

高精度位置決めセンサー『HS-320』『HS-321』(共通)

高精度位置決めセンサー『HS-320』『HS-321』(共通)外形図

発磁体『MG-210』『MG-210B』

発磁体『MG-210』『MG-210B』外形図

発磁体『MG-220』

発磁体『MG-220』外形図

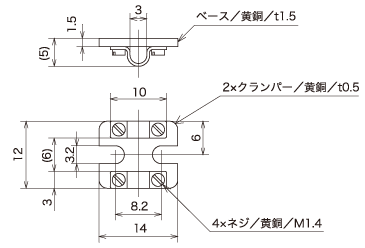

推奨ヘッドホルダー『D-320』

推奨ヘッドホルダー『D-320』外形図
