HOME > 製品情報 > 高精度磁気センサー > 小型高精度位置決めセンサー HS-120/HS-121

高精度磁気センサーRoHS

繰り返し精度±0.05μmを誇る
高性能&コンパクト磁気センサー

小型高精度位置決めセンサー
HS-120/HS-121

HS-120/HS-121

精密移動台等の原点位置のセンターを高精度に検出する磁気センサーです。検出用の発磁体センターでスイッチング信号を出力し、±0.05μmの高い繰り返し精度が得られます。検出ヘッドは直径φ3mmというコンパクト化を実現。また、磁気検出方式なので、汚れや粉塵などに影響されません。耐環境性能に優れた『HS-320』シリーズも用意しております。

主な特長

  • 検出ヘッドの外形は直径φ3mm×17mmと小型なので取り付け位置を選ばない
  • 検出ヘッドからディテクター間は、長さ500㎜のコードで接続※
    ※ ディテクターからの出力コードの長さは2000㎜

HS-120-N

  • 検出磁極:N極(発磁体のS極からN極へ移動する使用方法:N極の立ち上がり検出)
  • 出力形式:NPNトランジスターオープンコレクター出力 ノーマルオープン

HS-120-S

  • 検出磁極:S極(発磁体のN極からS極へ移動する使用方法:S極の立ち上がり検出)
  • 出力形式:NPNトランジスターオープンコレクター出力 ノーマルオープン

HS-121-N

  • 検出磁極:N極(発磁体のS極からN極へ移動する使用方法:N極の立ち上がり検出)
  • 出力形式:PNPトランジスターオープンコレクター出力 ノーマルオープン

HS-121-S

  • 検出磁極:S極(発磁体のN極からS極へ移動する使用方法:S極の立ち上がり検出)
  • 出力形式:PNPトランジスターオープンコレクター出力 ノーマルオープン

オプション

発磁体(検出用ターゲット)

HSシリーズ専用の検出ターゲット(別売)です。
取り付け条件によって各種製品をお選びください(動作距離0.2~0.5mm)。

  • MG-210

    山形タイプ(横取り付け)

    MG-210
  • MG-210B

    山形タイプ(縦取り付け)

    MG-210B
  • MG-220

    フラットタイプ(横取り付け)

    MG-220

専用ヘッドホルダー『D-4』

材質は黄銅なので、磁気検出に影響がありません。
※ ヘッド固定に磁性材料を用いると、検出に影響を及ぼす恐れがあります。

代表的な応用事例

  • 超精密加工機の熱膨張補正用
  • リニアエンコーダーの原点検出器
  • XYステージや回転テーブルの原点検出器

HS-120 / HS-121 仕様表

小型高精度位置決めセンサー『HS-120』『HS-121』

項目 内容
製品名 小型高精度位置決めセンサー
形式 直流3線式
型番 HS-120-N HS-120-S HS-121-N HS-121-S
検出体 発磁体(MG-210、MG-210B、MG-220)、その他(別途ご用命ください)
検出磁極 N極 S極 N極 S極
検出感度 1.5±0.5mT
応差 0.2mT以下
動作距離 0.2~0.5mm(MG-210、MG-210B、MG-220使用時)
繰り返し精度 ±0.05μm(MG-210、MG-210B、MG-220使用時)
出力 出力形式 NPNトランジスター
オープンコレクター
ノーマルオープン
PNPトランジスター
オープンコレクター
ノーマルオープン
開閉容量 耐電圧:最大DC30V
シンク電流:最大100mA
耐電圧:最大DC30V
ソース電流:最大100mA
残留電圧 1V以下(シンク電流100mAにて) 1V以下(ソース電流100mAにて)
応答時間 0.5ms以下
表示灯 赤色LED(検出時点灯)、ディテクター部に設置
電源電圧 DC+10~30V(リップル5%以下)
消費電流 30mA以下
保護構造 IP54(IEC規格)
使用環境 温度範囲 -10~+60℃
湿度範囲 35~85%RH(ただし結露しないこと)
保存環境 温度範囲 -20~+70℃
湿度範囲 35~85%RH(ただし結露しないこと)
材質 ヘッド部 ケース パーマロイ、LCP
コード PVC、長さ500mm、外径2.3mm
ディテクター部 ケース PA(黒)
コード PVC、長さ2000mm、外径4mm、0.3mm2
外形寸法 ヘッド部 直径3mm×長さ約17mm
ディテクター部 縦22mm×横34mm×高さ8mm
質量 約60g(コード含む)
RoHS 対応(通称RoHS2規制10物質)

発磁体『MG-210』『MG-210B』

項目 内容
製品名 商品名 発磁体
型番 MG-210 MG-210B
適応スイッチ/センサー Hシリーズ、LSシリーズ
構造 横状取り付けタイプ 縦状取り付けタイプ
磁極 右側、N極  左側、S極
使用温度範囲 -10~+60℃(ただし結露、氷結しないこと)
使用湿度範囲 35~85%RH(ただし結露しないこと)
保存温度範囲 -20~+70℃(ただし結露、氷結しないこと)
保存湿度範囲 35~90%RH(ただし結露しないこと)
外形寸法 横28mm × 縦10mm × 高さ9mm 横10mm × 縦28mm × 高さ9mm
取り付け寸法 M4ネジ用穴、2つ  横方向 18mmピッチ M4ネジ用穴、2つ  縦方向 18mmピッチ
質量 約3.5g 約3.5g

発磁体『MG-220』

項目 内容
製品名 商品名 発磁体
型番 MG-220
適応スイッチ/センサー Hシリーズ、LSシリーズ
構造 横状取り付けタイプ
磁極 右側、N極  左側、S極
使用温度 -10~+60℃(ただし結露、氷結しないこと)
使用湿度 35~85%RH(ただし結露しないこと)
保存温度 -20~+70℃(ただし結露、氷結しないこと)
保存湿度 35~90%RH(ただし結露しないこと)
外形寸法 横24mm × 縦7mm × 高さ5mm
取り付け寸法 M3ネジ用穴、2つ  横方向 13mmピッチ
質量 約1.5g

専用ヘッドホルダー『D-4』

項目 内容
製品名 商品名 ヘッドホルダー
型番 D-4
適応製品 小型磁気スイッチ・・・・・・・HS-120
磁気センサー・・・・・・・・HA-120
材質 ベース、クランパー - 黄銅(C2801) / 取り付け小ねじ - 黄銅(C3604)
構成 ベース     ×  1
クランパー   ×  3
取り付け小ねじ ×  6  (M1.4×2)
添付品 チューブ
外形寸法 14×16×5
質量 約4g

HS-120 / HS-121 タイムチャート図

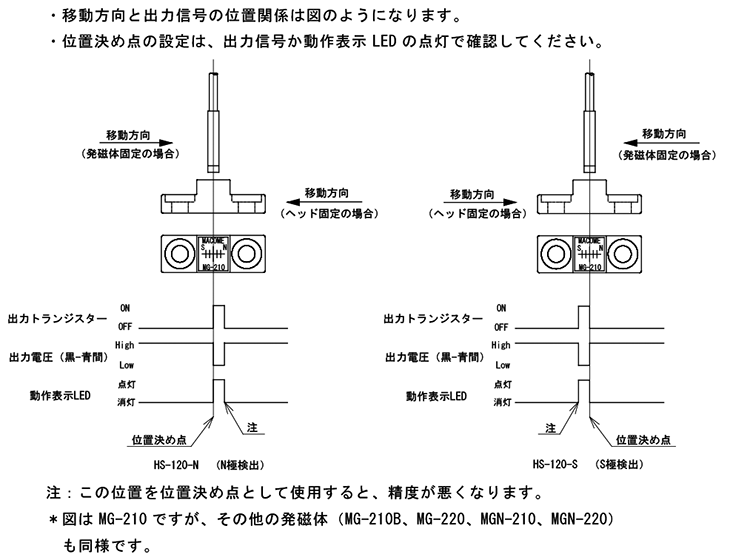

HS-120 タイムチャート図

HS-120 タイムチャート図

HS-121 タイムチャート図

HS-121 タイムチャート図

HS-120 / HS-121 / MG-210 / MG-210B / MG-220 / D-4 外形図

小型高精度位置決めセンサー『HS-120』『HS-121』(共通)

小型高精度位置決めセンサー『HS-120』『HS-121』(共通)外形図

発磁体『MG-210』『MG-210B』

発磁体『MG-210』『MG-210B』外形図

発磁体『MG-220』

発磁体『MG-220』外形図

専用ヘッドホルダー『D-4』

専用ヘッドホルダー『D-4』外形図
