HOME > 製品情報 > リニアエンコーダー > SI-120PAC(インクリメンタル)

リニアエンコーダーシステム

スケールヘッドとスケール、カウンターを含む
オールインワンのインクリメンタル3点パック

SI-120PAC(インクリメンタル)

SI-120PAC(インクリメンタル)

インクリメンタル スケールヘッドとスケール、カウンターの3つをセットしたシステムです。リニア磁気検出ユニット『SI-120PAC』は、分解能0.1㎜による高精度の測定が可能。磁気式エンコーダーの特性を活かし、汚れや埃などに強く、非接触による検出が行えます。検出距離は3.5㎜を基準に±2.5㎜(1~6㎜)まで対応。

基本ユニットのご紹介

磁気検出ヘッド『SIE-120PAC』

SIE-120PAC

  • 最小分解能:0.1mm
  • 検出距離:1〜6mm
  • 応答速度:10m/s

磁気ヘッド幅がわずか20mmの超小型の磁気検出ヘッドです。出力コード長は3mでコード先端にある4芯丸形端子を介して、カウンター『CU-666-RE-4T-HI/UY』に接続します。

磁気スケール『SIS-120-J2100B1』

SIS-120-J2100B1

  • 最小分解能:0.1mm
  • 検出距離:1〜6mm
  • 応答速度:10m/s

ステンレス製の基台上にN極10㎜、S極10㎜の等間隔で交互に着磁したゴム磁石を接着しています。全長2,100㎜(有効長2,000㎜)で裏面に貼付用の両面テープが付いています。
スケール長を延長したい場合は、SIS-120を別途購入して、ご希望の長さに繋ぎ合わせることが可能です※。

※スケールを短くしたい場合はご希望の長さに切断して使用可

カウンター『CU-666-RE-4T-HI/UY』

CU-666-RE-4T-HI/UY

  • 最小分解能:0.1mm
  • 検出距離:1〜6mm
  • 応答速度:10m/s

0.1㎜単位で測定値を表示するカウンター。本体は内部設定済みのため、磁気検出へッドを接続するだけで使用可能です。6桁のLEDを搭載し、検出や測定値、警報出力などが可能です。
ゴムパッキン『SH-899A』や単位ラベル『LA-133A』、取扱説明書などが付属します。

その他、付属品

  • ACコード(コード長が2m、コード先端は丸形端子を採用。カウンター『CU-666-RE-4T-HI/UY』に接続して電源供給が可能)
  • ヘッド取り付けネジ×2(磁気検出ヘッド『SIE-120PAC』の取り付けネジ/M3×20/BsNi)
  • マグネットビュアー(スケール『SIS-120』の着磁状況を視覚で確認可)20×43.5mm
  • 取扱説明書(カウンター)

代表的な応用事例

  • 都度、巻き尺で測っていた場所の恒久測定
  • 定寸カット用のスケールとして
  • アンテナ延び縮みの検出

各ユニットの外形図

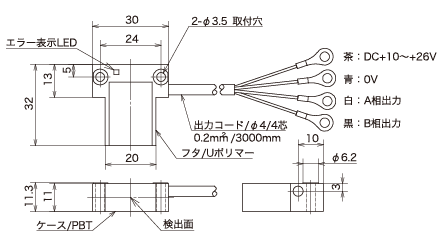

インクリメンタル リニアエンコーダー 磁気検出ヘッド『SI-120PAC』

インクリメント リニアエンコーダー 磁気検出ヘッド『SI-120PAC』外形図

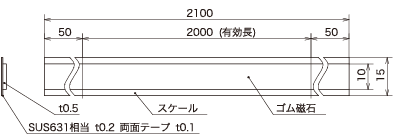

インクリメンタル リニアエンコーダー 磁気スケール『SIS-120-J2100B1』

インクリメント リニアエンコーダー 磁気スケール『SIS-120-J2100B1』外形図

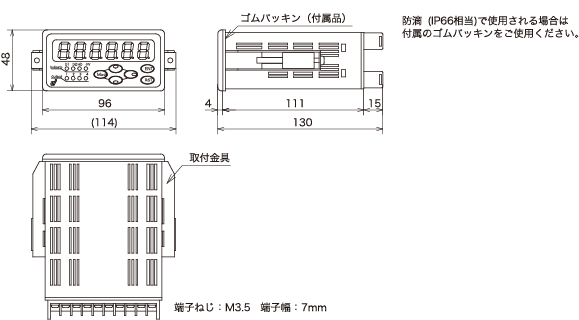

インクリメンタル リニアエンコーダー カウンター『CU-666-RE-4T-HI/UY』

インクリメント リニアエンコーダー カウンター『CU-666-RE-4T-HI/UY』外形図
